Co znamená antivandal?

Jistě jste se setkali s požadavkem na zařízení v provedení antivandal. Stupňů ochrany proti mechanickému poškození je ovšem celá řada. Víte, jaký je mezi nimi rozdíl? Připravili jsme pro vás stručný přehled.

Celou problematiku shrnuje evropská norma ČSN EN 62262, Stupně ochrany poskytované kryty elektrických zařízení proti vnějším mechanickým nárazům (IK kód).

Evropská norma EN 62262 je ekvivalent mezinárodní normy IEC 62262. Najdete v ní mezinárodní klasifikaci stupňů ochrany, kterou poskytují kryty elektrických zařízení proti vnějším vlivům, například proti nárazům.

Před zavedením IK kódu se stupeň ochrany příležitostně označoval jako třetí číslice v IP kódu. Například IP66 (9), nebo IP665. Proto, aby se nemusel používat tento nestandardní systém, byla vytvořena nová norma, která využívá samostatné dvě číslice s kódem IK.

Mezinárodní norma nabyla účinnosti v říjnu 1995 a národní normy, které byly v rozporu, se musely sjednotit do dubna 1997. V České republice tato norma vstoupila v platnost v březnu roku 1997.

Norma specifikuje:

stupně ochrany poskytované kryty elektrických zařízení, pokud jde o ochranu zařízení uvnitř krytu proti škodlivému působení mechanických nárazů
značení stupňů ochrany
požadavky pro každé označení
zkoušky, které mají být provedeny pro ověření, že kryt splňuje požadavky této normy

Přehled IK kódů

IK kód	Energie nárazu (jouly)	Ekvivalentní dopad
00	nechráněno	netestováno
01	0,15	Pád 200 g objektu z výšky 7.5 cm
02	0,2	Pád 200 g objektu z výšky 10 cm
03	0,35	Pád 200 g objektu z výšky 17.5 cm
04	0,5	Pád 200 g objektu z výšky 25 cm
05	0,7	Pád 200 g objektu z výšky 35 cm
06	1	Pád 500 g objektu z výšky 20 cm
07	2	Pád 500 g objektu z výšky 40 cm
08	5	Pád 1,7 kg objektu z výšky 29,5 cm
09	10	Pád 5 kg objektu z výšky 20 cm
10	20	Pád 5 kg objektu z výšky 40 cm

Charakter nárazového testu

IK kód	IK00	IK01 až IK05	IK06	IK07	IK08	IK09	IK10
Nárazová energie (jouly)	-	<1	1	2	5	10	20
R mm (poloměr nárazového prvku	-	10	10	25	25	50	50
Materiál	-	Polyamid*	Polyamid**	Železo**	Železo**	Železo**	Železo**
Hmota (kg)	-	0,2	0,5	0,5	1,7	5	5
Kyvadlové kladivo	-	Ano	Ano	Ano	Ano	Ano	Ano
Pružinové kladivo	-	Ano	Ano	Ano	Ne	Ne	Ne
Volně padající kladivo	-	Ne	Ne	Ano	Ano	Ano	Ano

* R100 Rockwell tvrdost podle normy ISO 2039/2
**Fc 490-2 Rockwell tvrdost podle normy ISO 1052

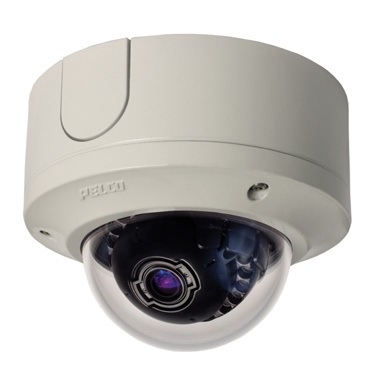

Mnoho výrobků, které najdete v naší nabídce, má označení IK10. Například se jedná o kamery Pelco nebo Dahua . Napište nám, rádi vám doporučíme zařízení s odpovídající odolností.

Chcete být informováni o zajímavostech a novinkách v oboru bezpečnostních technologií? S naším newsletterem vám nic neunikne.
