Systém PAVIRO navazuje na osvědčené systémy

Evakuační rozhlas Praesideo byl vůbec prvním digitálním systémem homologovaným podle ISO 60849 a následně podle norem EN 54-16. Dodnes je nasazován při realizaci významných a hlavně rozsáhlých aplikací.

Vetší oblíbenosti se během let těšil systém PLENA , který je instalován jako ozvučovací systém na stovkách aplikací malého i středního rozsahu, a to v neevakuačním i evakuačním provedení.

S masovým rozvojem telekomunikačních technologií vznikl požadavek na ovládání různých technologií v objektech prostřednictvím smart telefonů a tabletů.

Jako jeden z mála výrobců, nabízí BOSCH tuto možnost u digitálního zvukového systému PLENA MATRIX . Matrix je optimální řešení pro domácí rozhlasy s vysokým komfortem obsluhy.

Proč tedy další ozvučovací systém?

PAVIRO  navazuje na úspěšný systém PLENA MATRIX a navíc jde o certifikovaný systém určený pro aplikace evakuačního rozhlasu.

PAVIRO je systém pro střední objekty a vyplňuje aplikační mezeru mezi systémy Praesideo a Plena. Je navržen pro vysokou konformitu obsluhy, úsporný provoz a širokou topologii uplatnění.

Energetické úspornosti systému je dosaženo využitím vlastností zesilovačů třídy „D" v kombinaci s využitím speciálního sw pro diagnostiku, správu a napájení systému. Úspora elektrické energie je znatelná zejména, když je zařízení ve standby režimu.

Dohled nad linkami není řešen, jako u systémů Plena, v zesilovači, ale v jednotce routeru. Flexibilní architektura návrhu a použití dovoluje v jednotlivých aplikacích využít menší počet zesilovačů.

Konfigurační a řídící sw Basic a Expert mód je zajištěn přes IRIS-Net a dovoluje zjednodušené pracovní postupy nastavit přes Wizard.

Maximální flexibilita architektury systému je zajištěna různými možnostmi a způsoby volitelnosti distribuce akustického signálu. Vstupy systému umožňují připojit lokálně na každém zesilovači dva kanály. Lze snadno připojit i systém Plena Matrix.

Přednosti systému:

Nejnižší možná spotřeba energie je dosažena:

• Použitím energeticky úsporné třídy zesilovačů „D"
• Přidáním inteligentního software pro správu napájení v systému
• Efektivním dohledem nad linkami reproduktorů
• Plně flexibilní architekturou pro zajištění nejnižšího množství zesilovačů potřebných pro EVAC aplikace

Konfigurační a řídicí software:

• Používá Basic a Expert mód přes IRIS-Net
• Usnadňuje pracovní postup při nastavování systému
• IRIS-Net expert mód dovoluje volné programování
• Je zajištěna jednoduchá použitelnost pro všechny typy uživatelů

Maximální flexibilita architektury systému

• Systém dovoluje přímou topologii a tím vysokou flexibilitu návrhu a použitelnosti
• Možnost hromadného přepínání zón snižuje náklady na počty zesilovačů (kanály zesilovače jsou připojeny k více směrovačům, tím je zajištěn nízký výkon na zónu)
• Jeden záložní zesilovač pro celý systém

Integrace audio systému

• PAVIRO využívá vysoký dynamický rozsah > 100 dB PAVIRO – široké pásmo 50Hz – 20 kHz
• Místní vstup umožňuje systémovou integraci (lokální na každém zesilovači kanálu / 2 na zesilovači)
• Lze připojit další systém (např. Plena Matrix manažera s ovládáním za použití lokálního vstupu)

Stručný popis jednotek

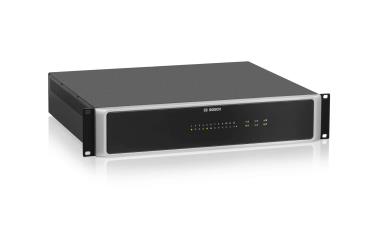

• Řídicí jednotka PVA-4CR12 PAVIRO
• Nízký příkon v pohotovostním režimu
• Extrémní flexibilita
• Vynikající kvalita zvuku >poměr signál / šum 106 dB
• Až 85 minut interní digitální zprávy

Řídicí jednotka PVA-4CR12 je centrálním řídicím prvkem pro systém vyvolávání PAVIRO. Osm místních audio vstupů lze přepnout na čtyři audio výstupy. Součástí je i dvoukanálový záznamník zpráv. Řídicí jednotka provádí veškeré zpracování zvuku, dohled a řídicí funkce pro celý systém PAVIRO. Jedna řídicí jednotka podporuje až 16 stanic hlasatele a 492 zón pro vyvolávání osob.

Samotná řídicí jednotka umožňuje správu 12 zón, 18 GPI a 19 GPO. Jedna řídicí jednotka zvládne zatížení reproduktoru až 2 000 W. Další zóny a výkon lze přidat použitím až 20 externích směrovačů a 40 zesilovačů, každý 2 x 500 W. Indikátor zóny svítí na přední straně a značí aktuální stav jednotlivých zón.

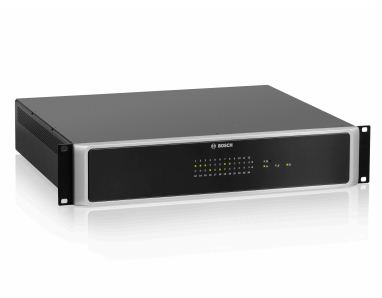

Směrovač PVA-4R24 PAVIRO

• Směrování až 24 zón od 2 – 500 W
• Nízký příkon v pohotovostním režimu
• Extrémní flexibilita
• Vynikající kvalita zvuku > poměr signál / šum 103 dB

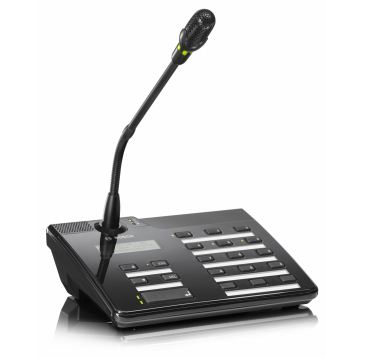

Stanice hlasatele PVA-15CST PAVIRO

• Indikátory LED hlášení na krytce mikrofonu
• 15 volných programovatelných funkčních kláves
• Integrovaná číselná klávesnice
• Měkká dotyková výběrová tlačítka

PVA-15CST představuje stanici hlasatele pro systém PAVIRO. Standardní výbavou stanice hlasatele je pružné rameno mikrofonu s POP filtrem a trvalým monitorovacím systémem, celkem 20 tlačítek, osvětlený displej LCD a zabudovaný reproduktor.

Stanici hlasatele je možné upravit tak, aby odpovídala požadavkům uživatele. Stačí jednoduše připojit až pět rozšíření stanice hlasatele PVA-20CSE, každé s 20 přizpůsobitelnými tlačítky pro výběr.

Rozšíření stanice hlasatele PVA-20CSE PAVIRO

PVA-20CSE představuje rozšíření stanice hlasatele pro systém PAVIRO. Rozšíření stanice hlasatele nabízí 20 přizpůsobitelných tlačítek pro výběr. Ke stanici hlasatele je možné namontovat až pět rozšíření stanice hlasatele.

Zesilovač PAVIRO

• Zesilovač 2 x 500 W, třída D
• Nízký příkon v pohotovostním režimu (3 W)
• Místní vstup na kanál
• Vynikající kvalita zvuku > poměr signál / šum 104 dB

Zesilovač PVA-2P500 třídy D je profesionálním zesilovačem zvuku o výkonu 2 x500 W určeným pro evakuační účely. Napájení je k dispozici ve formě síťového i stejnosměrného napájení. Výstupní napětí je galvanicky oddělené a neustále sledované pro případ poruchy uzemnění.

Úsporný režim a ventilátory řízené podle teploty snižují spotřebu energie a hladinu hluku. Funkce umožňující řízení a sledování využívají sběrnici CAN. Tento zesilovač byl navržen pro provoz v rámci systému evakuačního rozhlasu. Zesilovače lze obvykle řídit pomocí řídicí jednotky a konfigurovat v softwaru IRIS-Net.

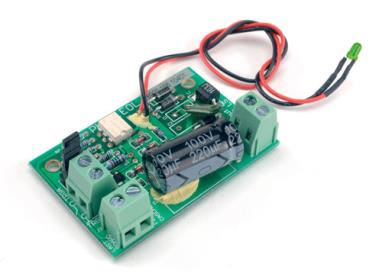

Koncový vedlejší modul PVA-1WEOL

• Kompatibilní s reproduktorovými linkami 100 V, 70 V nebo 50 V
• Napájení modulu přes reproduktorovou linku (pilotní tón)
• Možnost připojení několika modulů k jedné reproduktorové lince
• Připojit lze až 60 modulů.
• EN 54-16: 2008

Koncový vedlejší modul (EOL) monitoruje integritu reproduktorové linky. V kombinaci s hlavním modulem EOL integrovaným v každé řídicí jednotce a směrovači systému PAVIRO lze reproduktorovou linku monitorovat z hlediska zkratů nebo přerušeného obvodu.

Stavový indikátor LED modulu může pomoci při kontrole instalace. Podrobné informace najdete v dokumentaci k softwaru IRIS-Net nebo řídicí jednotky / směrovače.

PLN 1EOL Desky dohledu

• Detekce pilotního tónu v 100V reproduktorových linkách
• Indikace pilotního tónu beznapěťovým spínačem 200 V, 1 A a indikátorem LED
• Možnost zapojení do řetězce pro sledování více zón přes jeden vstupní kontakt
• Lze umístit do vestavěných držáků ve vybraných reproduktorech Bosch
• Certifikováno podle normy EN 54 16

Deska dohledu nad linkami systému Plena je deska plošných spojů určená k detekci pilotního tónu 20 kHz generovaného sledovaným systémem veřejného ozvučení nebo evakuačního rozhlasu.

Pokud je zjištěn signál 20 kHz (pilotní tón) nad 5 V, aktivuje se beznapěťový spínač a také indikátor LED pro snadno dostupné vizuální potvrzení činnosti.

Systém PAVIRO je komfortní řešení ozvučovacích systému pro většinu aplikací.

Oslovil vás systém PAVIRO? Rádi vám pomůžeme s návrhem řešení, kontaktujte nás.
